Preparacion de Scaneado e informacion sobre diseño

*Scanner 3D revopoint Metro X (version standar)

Total = 936€

*Ordenador

Tarjeta grafica gigabyte GeForce RTX4060 EAGLE OC 8GB GDDR6 DLSS3 319,99€

Caja tipo Torre MSI MAG FORGE M100R Cristal Templado USB 3.2 ARGB Negra 49,99€

Fuente de alimentacion Tempest PSU PRO850W 80+Bronze 54,99€

Placa Base ASUS PRIME B550M-A WIFI II 123,04€

Tarjetas memorias RAM Kingston FURY Beast DDR4 3600MHz 2x 32 GB CL 18 152,89€

CPU: AMD Ryzen 5900X 3,7Ghz 279€

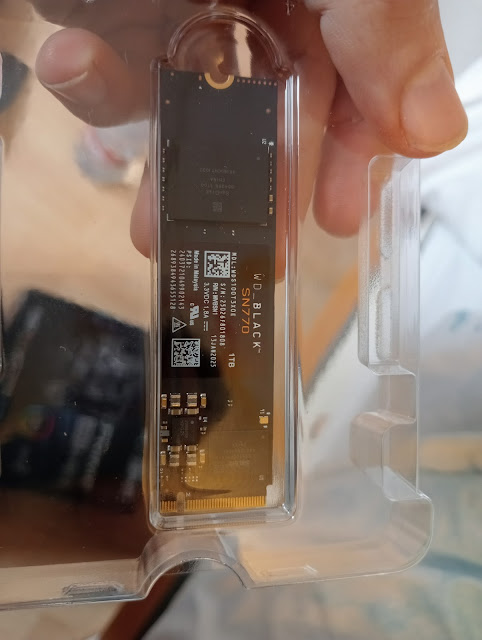

Disco SSD 1TB WB black SN770 69,89€

Los siguientes productos ya los tenia

Monitor de pantalla tactil zeuslap 120€

teclado flexible 20€

Refrigerador snowman 20€

Total = 1049,79€

TOTAL INVERSION = 1985,79€

Procedimientos:

Scanner3D

Tutorial de calibración del instrumento metrológico

https://www.youtube.com/watch?v=1s0EbJfpcBQ&ab_channel=Revopoint3D

Tutorial de Software Scanner 3D

https://www.youtube.com/watch?v=o1uaEkdj2tU&ab_channel=Revopoint3D

Utilidades adicionales del Software de captura del Scanner 3D

https://www.youtube.com/watch?v=N5-xJYVNd8k&ab_channel=Revopoint3D

Guía completa Revopoint Software

https://www.youtube.com/watch?v=jMgcnYImLGY&ab_channel=Revopoint3D

Uso de marcadores de seguimiento:

https://www.youtube.com/watch?v=2xwSgQU1bYA&ab_channel=Revopoint3D

Una vez creado el archivo stl, despues de haber post procesado la figura en stl con el software de revopoint, debo de convertir a solido el modelo importado a Autodesk fusion 360º, con el objeto de poder trabajar con el, para ello:

1º lo primero es convertir la malla stl a solido haciendo click en MALLA (MESH) y en la opcion MODIFICAR del desplegable elegimos la opcion "Convertir a malla" este proceso será advertido por el autodesk que el tiempo de demora es alto por tener mas de 10.000 triangulos, basicamente las caras que tiene el modelo 3D son demasiadas, una vez convertido a solido debemos irnos a la opcion CONSTRUIR elegiremos en el desplegable "Plano a traves de tres puntos", elegiremos los tres puntos sobre la superficie de la altura a la que queremos el plano bidimensional como en este video

https://www.youtube.com/watch?v=EMimu388bjA&t=4s&ab_channel=Into3D

Pero tambien se puede crear un plano y luego superponerlo como en este video

https://www.youtube.com/watch?v=JS29Oey7grU&t=253s&ab_channel=MaikDesign

Tambien puede generar secciones a través del stl para crear el solido

https://www.youtube.com/watch?v=4NQh7H_BCHA&ab_channel=LearnEverythingAboutDesign

https://www.youtube.com/watch?v=SkITtnfbpxQ&ab_channel=LearnEverythingAboutDesign

Y tambien se puede generar un solido a partir de un plano bidimensional con las spin line de interseccion donde genera lineas que luego se convierten en planos

https://www.youtube.com/watch?v=WaJo7E9HRjg&ab_channel=MagiaExperimental

Crear engranajes planetarios ratio 1:5 fusion autodesk

https://www.youtube.com/watch?v=hO1J18cnkfE&ab_channel=AndresCebrian

Con solid work y ecuaciones

https://www.youtube.com/watch?v=RA3qX7FH29w&ab_channel=MaikDesign

Solidworks movimientos

https://www.youtube.com/watch?v=T9HYrST_-No&ab_channel=QUANtumID

Se monta el equipo portatil, compuesto de la torre ensamblada con los componentes anteriores sobre una tabla con ruedas, para ello se ha dispuesto de un monitor tactil que ya tenia y una teclado flexible unidos por cables de tres metros de longitud, 3 metros de cable de HDMI-miniHDMI, 2 cables de USB tipo c, para la alimentacion y para los datos tactile, la conesion del cable del escaner tipo USB3.2 de color verde claro, un ladron con bridas sobre tabla y el trasnformador de la alimentacion del escaner justo al lado entre el ladron y la fuente de alimentacion de la torre. Como se muestran en las imagenes

Se modifica en la bios la configuracion del ventilador, ya que las compañias tienden a bajar las revoluciones por minutos de los ventiladores para que la vida util de la cpu baje, vamos a configuracion avanzada y modificamos los parametros del ventilador para que trabaje mas fresco

El programa benchmark passmark lo pasa con la siguiente puntuacion:

Activamos windows 10

Primero se calibra y dspues e experimenta el modo sencillo sin pegatinas de referencia para ver si funciona adecuadamente con partes corporales que no requieren pegatinas por ser superficies muy irregulares. Se prueba el software, parece ser que el scaner genera una nube de puntos que hay que fusionar y finalmente crear una malla. La nube de puntos se puede exportar en muchas extenciones como obj y otras, la malla en .ply o stl y otras, el software guarda las originales, ya que es que la que conserva mas detalle, ya que debido al post-procesamiento automatico, a veces la calidad puede ser mejorada manualmente, finalmente, si no esta hecha toda la pieza, se puede ir fusionando varias partes de ella para conseguir la completa.

Se preparan los objetos con unas pegatinas reflectoras como metodo de seguimiento del scanner, ya que, con este metodo se obtiene mayor detalle (sobretodo en superficies lisas), llantas de aluminio peugeot 205 gti 1.6 de tornilleria de base plana R14

Se realizan ensayos y se observa que la version de software de revopoint version 5.6.4 metro x no logra hacer trabajar a la GPU, por lo que los fusionados de las nubes de puntos y la construccion de malla son en tiempo demasiado lentos como se observa en el siguiente video https://youtu.be/vbdpKZdM4Ak

https://youtu.be/xXQXPFZocho

https://youtu.be/-mOZN71khFg

Parece que dentro de la version de español del software hay escritos en italiano

https://youtu.be/yZyBLWV7RJA

El alto detalle en el fusionado de puntos o creacion de mallas genera un gran uso de la memoria ram en concreto 25GB, no obstante tengo instaladas 64GB de RAM https://youtube.com/shorts/CIv7UngdyP4?feature=share

Las pruebas se han realizado con todo tipo de objetos y, el laser por guiado de puntos es el que mas precision tiene

Se prueba el scaneado por puntos en la carroceria exterior, pero los catadrioptricos de las opticas de los faros traseros no salen.

Pero en las lunas de los cristales y lunas de faros asi como espejos reflectivos de catadioptricos de lentes traseras y cromados , es imposible que el laser con guiado de puntos pueda establecer un minimo relive, por lo que se debe de llenar de agua y poner polvos de talco para esparcir con spray,

por lo que se decide ensayar con los siguientes objetos:
